Poznaj wodomierze

Każda kropla wody jest niezbędna, ale bez dokładnych pomiarów miasta tracą miliardy dolarów rocznie z powodu nieodzyskiwalnej wody. Poznajmy cichego bohatera:wodomierz. Dzisiejsze inteligentne systemy wodomierzy to znacznie więcej niż proste urządzenia zliczające; mogą zapobiegać powodziom, wykrywać wycieki przed katastrofą i zmniejszać zużycie wody miejskiej o 37%.

Typy

1. Zasada pomiaru

Wodomierze dzielą się na wodomierze prędkościowe i wodomierze wolumetryczne.

(1) Wodomierz prędkościowy: Montowany w zamkniętej rurze, składa się z jednego ruchomego elementu, a jego prędkość mocy wynika bezpośrednio z prędkości przepływu wody.

Typowe wodomierze prędkościowe zawierają łopatkę obrotowąwodomierzei wodomierze śrubowe łopatkowe. Wodomierze łopatkowe dzielą się dalej na wodomierze jednostrumieniowe i wodomierze wielostrumieniowe.

(2) Wodomierz wolumetryczny: Montowany w rurze, składa się z kilku komór o znanej objętości, sukcesywnie napełnianych i opróżnianych płynem oraz mechanizmu napędzanego cieczą; znany również jako ilościowy licznik wody zrzutowej.

2. Według klasy pomiarowej

Klasa pomiarowa odzwierciedla zakres przepływu roboczego wodomierza, zwłaszcza jego wydajność dozowania przy małych natężeniach przepływu. Generalnie dzieli się je na liczniki klasy A, B, C i D, w kolejności od najniższej do najwyższej, a ich parametry pomiarowe odpowiadają odpowiednim wymaganiom norm krajowych dla klas pomiarowych A, B, C i D. Po opublikowaniu nowej normy metoda klasyfikacji klas dozowania stała się dość złożona i zależy głównie od parametrów takich jak natężenie przepływu i stosunek zasięgu. Krótko mówiąc, im większy zakres, tym wyższy stopień dozowania.

3. Klasyfikacja według średnicy nominalnej:

Wodomierze dzielą się na wodomierze o dużej i małej średnicy.

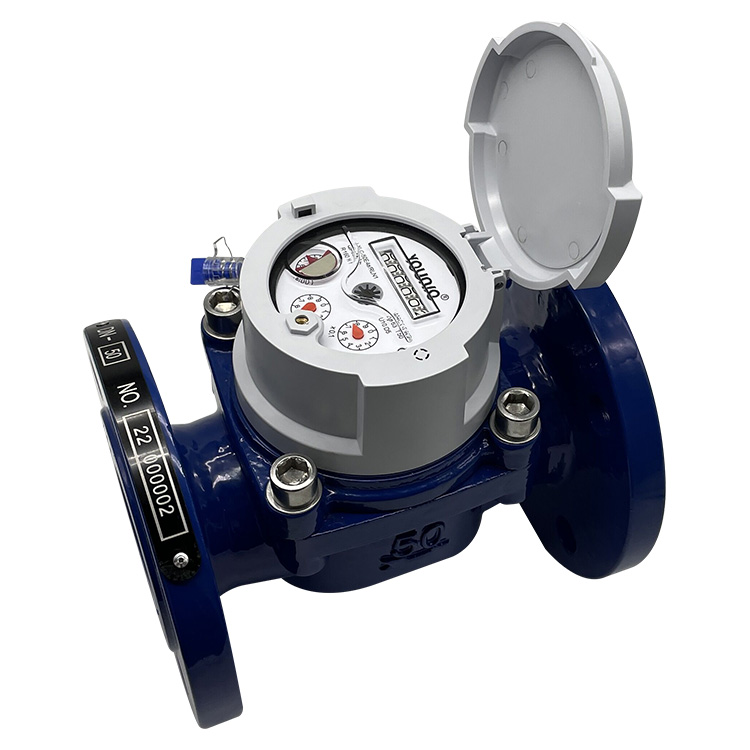

Wodomierze o średnicy nominalnej 50 mm lub mniejszej nazywane są ogólnie wodomierzami o małej średnicy, natomiast wodomierze o średnicy nominalnej większej niż 50 mm nazywane są wodomierzami o dużej średnicy. Te dwa rodzajewodomierznazywane są czasami wodomierzami domowymi i wodomierzami przemysłowymi. Klasyfikację tę wyróżnia także sposób podłączenia obudowy wodomierza: wodomierze o średnicy nominalnej do 50 mm wykorzystują połączenia gwintowe, natomiast wodomierze o średnicy nominalnej 50 mm i większej wykorzystują połączenia kołnierzowe. Jednakże niektóre specjalne typy wodomierzy mogą mieć obudowę o średnicy 40 mm połączoną kołnierzem.

Zaoszczędzono w Rotterdamie 4,2 mln euro rocznie na naprawach rur

Wodomierze prędkościowe można podzielić na wodomierze montowane poziomo i wodomierze instalowane pionowo.

Wodomierze dzieli się ogólnie według kierunku montażu na wodomierze instalowane poziomo i wodomierze instalowane pionowo (zwane także wodomierzami pionowymi). Wodomierze pionowe to wodomierze instalowane z kierunkiem przepływu równoległym lub prostopadłym do płaszczyzny poziomej. Na skali miernika „H” oznacza instalację poziomą, a „V” oznacza instalację pionową.

Wodomierze objętościowe można instalować w dowolnej pozycji bez wpływu na dokładność.

5. Klasyfikacja według ciśnienia:

Wodomierze dzielimy na wodomierze zwykłe i wodomierze wysokociśnieniowe.

W Chinach ciśnienie nominalne zwykłych wodomierzy wynosi zazwyczaj 1 MPa. Wodomierze wysokociśnieniowe są różnego rodzajuwodomierzeo maksymalnym ciśnieniu roboczym przekraczającym 1 MPa, stosowane głównie do pomiaru zatłaczania wody podziemnej na polach naftowych i innych przepływów wody przemysłowej rurociągami.

Możliwości inteligentnego modułu

Najważniejsze cechy przewyższające tradycyjne systemy:

i wodomierze śrubowe łopatkowe. Wodomierze łopatkowe dzielą się dalej na wodomierze jednostrumieniowe i wodomierze wielostrumieniowe.

2. Optymalizacja ciśnienia: czujniki 60 Hz mapują naprężenia hydrauliczne, zapobiegając 78% większych pęknięć podczas cykli zamrażania i rozmrażania.

3. Warstwowe rozliczenia: automatycznie oblicza złożone struktury rozliczeń bez ręcznego odczytu.

4. Alarm zanieczyszczenia: Nieprawidłowe zmiany pH/mętności powodują wyłączenie w ciągu 12 sekund.
